알카텔 루센트(Alcatel-Lucent) OS6450-10 DHCP 설정 방법
Alcatel Lucent 2022. 1. 25. 16:35 |안녕하세요. 기린입니다.
이번 게시물은 알카텔 루센트(Alcatel-Lucent) 사에서 공급하는 OS6450-10 장비의 DHCP 설정에 대하여 알아보도록 하겠습니다. OS6450-10의 기본 제원은 아래 사이트를 참고하시기 바랍니다.
https://www.al-enterprise.com/ko-kr/products/switches/omniswitch-6450

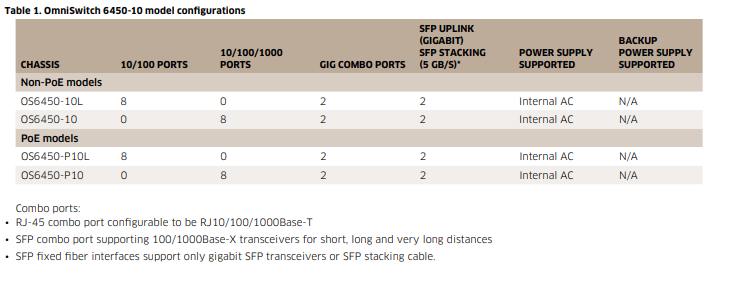

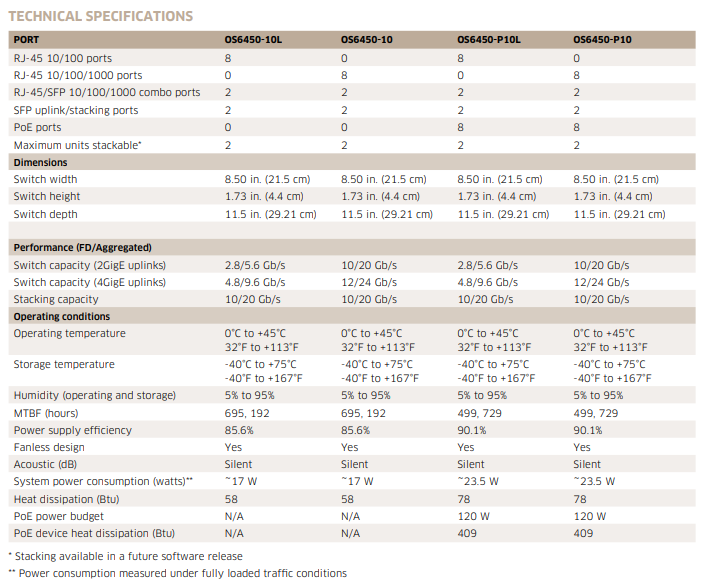

기본 스펙
Copper (RJ-45) 10/100/1000 8포트
Fiber (SFP) 2포트
Combo 2포트
여담이지만 OS6450으로 서비스 중인 많은 고객사가 있습니다. 어느 날.. 어느 고객사 담당자분께서 저에게 전화가 와서 기존에 고정 IP로 사용하던 IP 외에 추가로 DHCP 대역이 필요하다고 전화를 주셨습니다. 다른 유비쿼스나 다산 장비처럼 쉽게 가능할 줄 알고 바로 처리해드린다고 했습니다.
알고 보니 OS6450은 기본적으로 DHCP가 불가능한 장비였습니다. 이때부터 멘붕이 시작되며 각종 웹사이트를 돌아다니며 겨우 방법을 알아내고 요청하신 대로 DHCP 추가 대역을 할당해 드렸습니다.
서론이 길었네요.. 본론으로 바로 가도록 하겠습니다. 이 글을 보시는 분들은 DHCP 설정 방법이 필요하셔서 오셨을 거라 믿어 의심치 않습니다.
dhcpd.pcy 파일과 dhcpds.conf 파일 세팅을 합니다.
dhcpd.conf 파일은 위와 같이 설정을 진행합니다. 고객사 IP가 있어 모자이크 처리를 진행하였습니다. 첨부파일 다운로드하시고 필요에 맞게 IP 대역을 세팅하시면 됩니다. dhcpd.pcy 파일은 수정 없이 그대로 사용하면 됩니다.

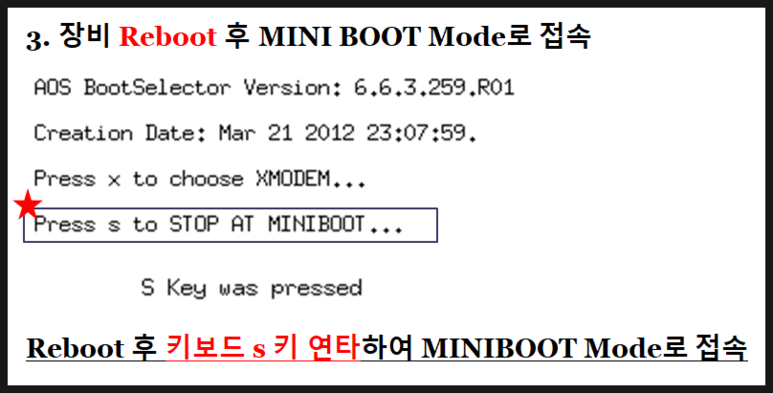

메모장에 2개의 파일(dhcpd.pcy / dpchd.conf) 이 세팅 완료되었으면 장비 부팅을 진행합니다.

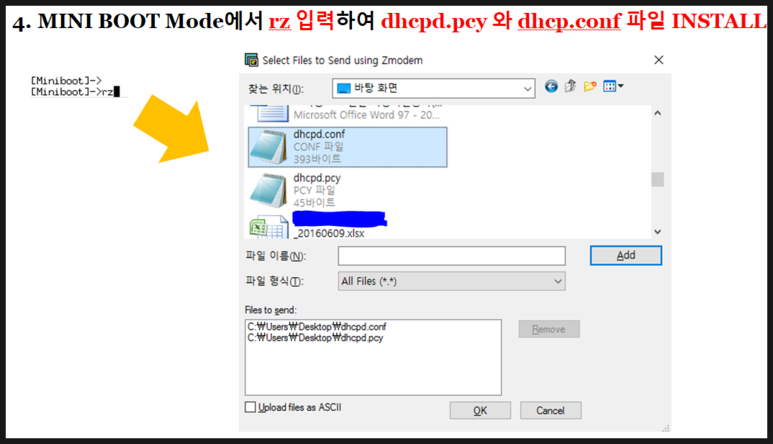

MINI BOOT Mode로 진입 후 rz를 입력하여 아래와 같이 Install 을 합니다.

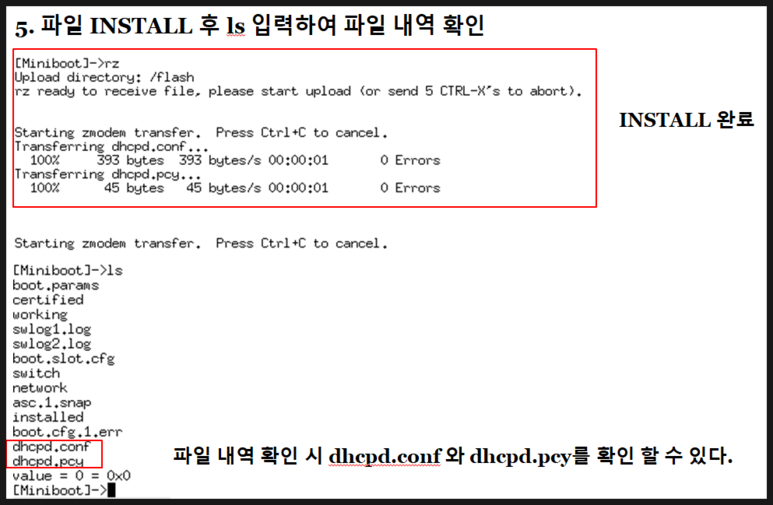

정상적으로 Install을 진행하셨다면 아래와 같이 파일 내역을 확인합니다.
알카텔 루센트 OS6450-10 장비 DHCP 설정 방법
자, 이제 파일 Install 이 완료되었습니다. 하지만 여기서 끝이 아닙니다. 좀 더 가보도록 하겠습니다.
Install 완료 후 MINI BOOT Mode에서 빠져나오기 위해 재부팅을 합니다.

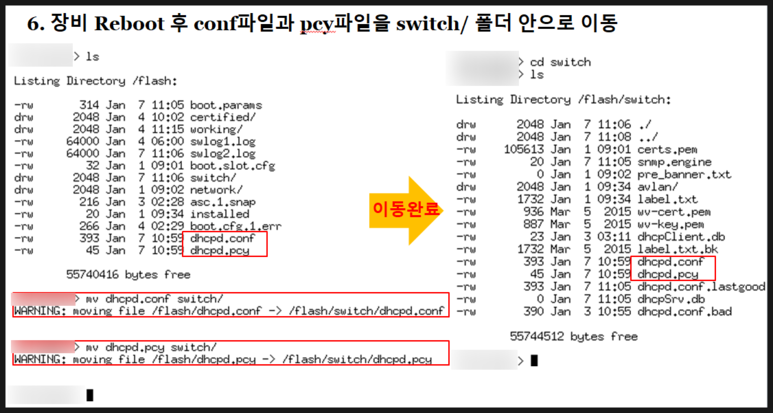

그 후 장비에 Install 된 두 개의 파일을 switch/ 폴더로 이동을 진행합니다. 아래 사진을 참고하시기 바랍니다.
모자이크 된 부분은 고객사명(장비 hostname)이라 크게 신경 쓰실 필요는 없습니다.

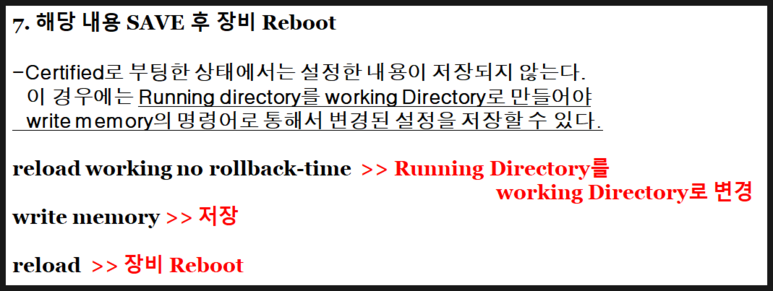

작업 완료 후 저장 및 재부팅을 한 번 더 진행합니다.

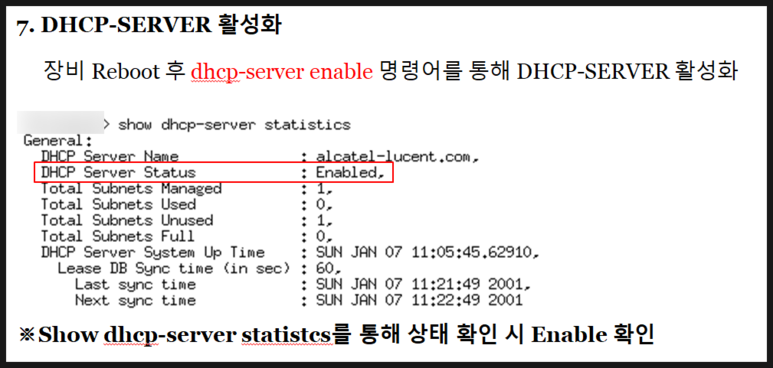

장비 재부팅 완료 후 DHCP 활성화 명령어로 DHCP를 사용토록 합니다.
자, 이제 이 글을 보신 모든 엔지니어분들은 OS6450-10 장비에 DHCP를 사용하실 수 있습니다.
